壁挂式气体检测仪安装规范图解百科
壁挂式气体检测仪的安装位置应选择能够代表整个监测区域内气体浓度的典型位置。通常,应选择距离地面1.5米至2米的高度,并避免直接暴露于阳光、热源或可能产生强电磁干扰的设备附近。同时,应避免安装在通风口或门窗附近,以免气体浓度因空气流动而产生较大波动。以下深国安给大家分享壁挂式气体检测仪安装规范图解介绍等知识。
一、壁挂式气体检测仪安装规范说明(图解介绍)
1.检测器宜布置在可燃气体或有毒气体释放源的最小频率风向的上风侧。
2.壁挂式气体检测仪的有效覆盖水平平面半径,室内宜为7.5m,室外宜为15m。在有效覆盖面积内,可设一台检测器。有毒气体探测器与释放源的距离,室外不宜大于2m,室内不宜大于1m。
3.应设置可燃气体或有毒气体检测报警仪的场所,宜采用固定式;当不具备设置固定式的条件时,应配置便携式壁挂式气体检测仪。
4.可燃气体和有毒气体检测报警系统宜为相对独立的仪表系统。
5.在露天或半露天布置的设备区内,当检测点位于释放源的最小频率风向的上风侧时,可燃气体检测点与释放源的距离不宜大于15m,有毒气体检测点与释放源的距离不宜大于2m;当检测点位于释放源的最小频率风向的下风侧时,可燃气体检测点与释放源的距离不宜大于5m,壁挂式气体检测仪检测点与释放源的距离宜小于1m。
6.当可燃气体释放源处于封闭或半封闭厂房内,每隔15m可设1台气体探测器,且检测器距任一释放源不宜大于7.5m。有毒气体检测器距释放源不宜大于1m。
7.比空气轻的可燃气体释放源处于封闭或半封闭厂房内,应在释放源的上方设置壁挂式气体检测仪,还应在厂房内最高点易于积累可燃气体处设置检测器。
8.不在检测器有效覆盖面积内的下列场所,宜设检测器:①使用或产生液化烃/或有毒气体的工艺装置,储运设施等可能积聚可燃气体、有毒气体的坑地及排污沟最低处的地面上。②易于积聚甲类气体、有毒气体的“死角”。

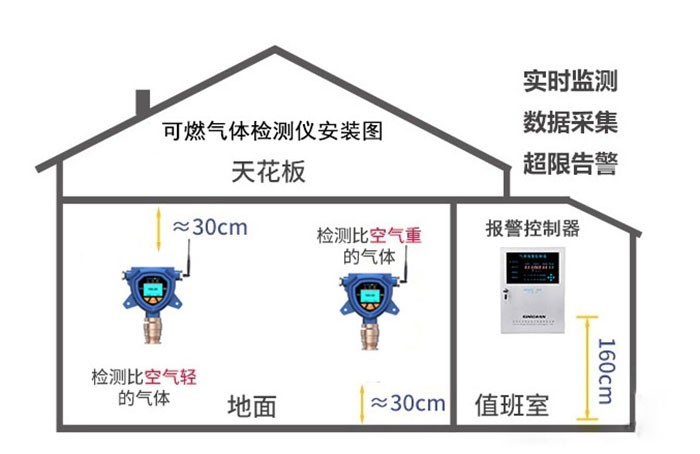

9.检测比空气重的可燃气体或有毒气体的检测器,其安装高度应距地坪(或楼地板)0.3至0.6m。
10.检测比空气轻的可燃气体或有毒气体的检测器,其安装高度宜高出释放源0.5至2m。
二、安装步骤流程
1. 准备工具:螺丝刀、电钻、尺子、水平尺等。
2. 确定安装位置:使用尺子和水平尺测量并标记出安装位置。
3. 钻孔:使用电钻在安装位置钻孔,注意孔的大小和深度要与壁挂式气体检测仪的支架相匹配。
4. 安装支架:将支架放入孔中,使用螺丝刀固定支架。
5. 挂载检测仪:将壁挂式气体检测仪挂在支架上,确保检测仪与支架紧密贴合。
6. 连接电源线和信号线:按照检测仪的说明书,正确连接电源线和信号线。
7. 调试与测试:完成安装后,对检测仪进行调试和测试,确保检测仪能够正常工作并准确显示气体浓度。
三、注意事项
1.壁挂式气体检测仪不要安装在室外、给气口、换气扇、房门等风流量较大的地方。
2.不要安装在高温高湿的地方。
3.不要安装在有物体将探测器与用气设备隔离开的地方。
4.避免在探测器附近大量使用杀虫剂、固发喷胶、酒精等,以免影响传感元件的正常功能。
5.禁止用水冲洗或让水进入探测器。
