气体在线监测系统安装说明：

一、其一电源部分：

气体在线监测系统一般要选择电源插头接220V交流电源，须确保地线接地良好。

二、其二确定机箱及采样管安装位置

(1)气体在线监测系统采样管安装位置的选择，一般的，采样点温度在20度左右是最佳的，但这基本不可能，所以要尽量选择温度相对偏低的点安装采样管。同时综合考虑与主机箱之间的距离和管路铺设路线。

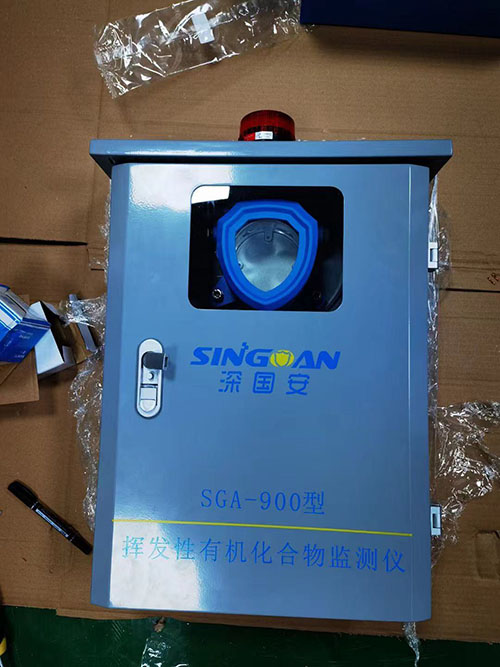

(2)主机箱安装位置的选择，首先内部传感器元件的耐受温度范围为-20℃~+50℃，最佳工作温度为+20℃左右，所以要选择环境温度不低于-20℃也不高于+50℃的地方安装。

(3)气体在线监测系统采样点与主机箱管路距离，主机箱内部使用的抽气泵是小型正空隔膜泵，真空度在50KPa-70KPa左右，管路长度的原则是温度合适的前提下越短越好，管路越长数据延迟越长，一般20米内是没有问题的。还是需要结合现场实际情况而定。

三、其三气路管线连接部分：

(1)管路接口有四个：分别是一路采样进气口进入系统;一路检测后的气体排出口;二路过滤除水气体排出口。接口默认是φ6大小，可以使用外径6mm内径4mm的PU软管。

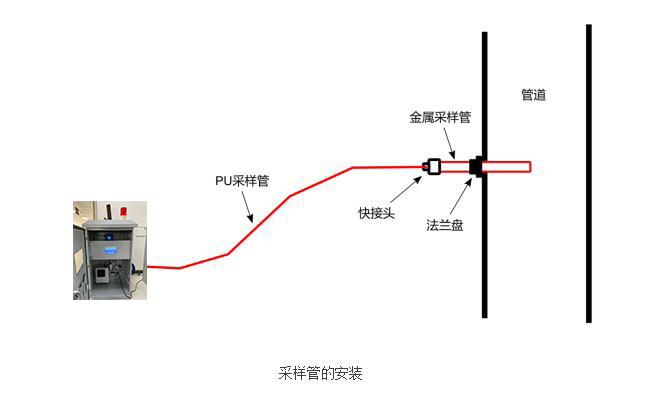

(2)采样管的安装：采样,管插入待测气体的管道，使用配套法兰固定。如果待测管道气体温度高于采样管的耐热温度，采样前段的管路应采取耐热管路并进行预降温再接PU软管连接检测系统的采样接口，即标签为“采样”的接口。

(3)气路排出接口的接法

气体在线监测系统排空口：使用φ6的PU软管连接，主要排放的是从流经检测仪里检测后的气体，

气体在线监测系统排水口：两个排水口，使用φ6的PU软管连接，可以用三通头合并为1条管路排出，大部分的采样气体和水汽从这里排出，如果管道待测气体管道温度高、湿气大所含水汽较多，那显示为排水的二路排水口会有水流出，所以排水管应向下安装，以保证水流顺利排出。

四、其四气体在线监测系统使用调试中的注意事项

(1)流量控制：系统运行中，通过调整流量计和冷凝器下端排水管道上的节流阀，控制流过检测仪表的气体流量在400ml/min左右。

(2)如果气体在线监测系统外部设备需要接系统的4-20mA输出信号读取浓度数据的情况，4-20mA输出信号是蓝色线已经接在端子排上，蓝色为电流输出正极，电流输出负极为24V负极。如果要使用RS485接口读取浓度数据，需用一个DB9接头插入触控屏背面的COM2，9针为485A，8针为485B，需结合通讯协议操作，如有需要可联系业务索取。

(3)冷凝器的目标冷凝温度使用默认温度即可。

(4)需要定期手动维护清洗粉尘过滤器，防止粉尘堵塞气路。
