智能型气体传感器模组

产品型号:SGA-400/700

SGA-400/700系列智能型气体传感器模组是深国安电子自主研发生产的一款标准化、模块化气体检测产品;主要为解决气体检测种类繁多、各品牌气体传感器互不兼容、生产标定复杂、核心元器件更换受限等问题;采用我司生产的SGA-400/700系列智能型气体传感器后,只需开发一款产品,即可快速响应客户对不同气体种类检测的需求;且生产过程简化,即买即用,无需再次标定,大幅度降低企业的研发和生产成本,产品品质也可立即提升到国际一流水准。

SGA-400/700系列智能型气体传感器模组是深国安电子自主研发生产的一款标准化、模块化气体检测产品;主要为解决气体检测种类繁多、各品牌气体传感器互不兼容、生产标定复杂、核心元器件更换受限等问题;采用我司生产的SGA-400/700系列智能型氨气气体传感器后,只需开发一款产品,即可快速响应客户对不同气体种类检测的需求;且生产过程简化,即买即用,无需再次标定,大幅度降低企业的研发和生产成本,产品品质也可立即提升到国际一流水准。


SGA-400A和700A系列智能型气体传感器模组自2015年上市以来,以其独到的创新理念和可靠性能,受到客户的一致好评;为了追求更加卓越的品质和更好的用户体验,深国安又于2018年相继推出了SGA-400B/700B/700C/700D系列四款产品。具体区别请参照以下列表;


SGA-400/700系列智能型气体传感器模组虽然体小巧易用,但里面是满满的黑科技;具体检测原理为:先将国外原装进口的气体传感器进行信号放大、数据处理、智能计算后,再进行全量程三点温湿度补偿。然后再用高精确度的标准气体进行数据校准。因此,体积更小、价格更低、性能更加优良稳定;客户购买后,无需任何操作,无需再次标定,可直接采集处理后的标准信号(0-5V之间任意电压和TTL数字信号),上传到PLC、DCS、DDC、数据采集仪等上位机系统上;方便快捷、节约成本;产品广泛应用于科研、数据采集、气体监测、过程化控制、物联网、无人机、工业机器人、网格化大气环境监测仪、微型空气质量监测站、恶臭在线监测、温室气体在线监测、有毒气体检测等领域。

● 专利外观、专利技术;

● 体积小、重量轻、功能强大;

● 已标定,无需二次开发,即买即用;

● 产品一次对接,即可对应1000多种气体检测,一劳永逸;

● 产品标准化,任何气体都可以做成尺寸结构统一、信号输出统一、使用方法统一;

● 本质安全型电路设计,支持带电热拔插操作;

● 兼容红外、电化学、催化、半导体、PID等不同技术原理传感器,功能强大;

● 自带温度补偿和数据校准功能,产品稳定,一致性好;

● 内置世界顶级品牌气体传感器,反应灵敏,测量精准,寿命长久;

● 双信号输出(电压+TTL数字信号),方便客户使用;

● 定制镀金插座,拔插容易,固定牢靠;

● 气体流体工程学设计,进气流畅;

● 自然扩散式和主动吸入式两种采样方式可选;

● 免费提供测试软件和通讯协议,方便产品调试和系统对接;

● 内部数据和指令开放,方便客户做二次修正或更改;

● 可选配多组信号转换板,将多个模组信号统一输出为RS485、RS232和USB数据接口;

● 上万客户的一致选择;


型   号

SGA-400A-NH3

SGA-400B-NH3

SGA-700A-NH3

SGA-700B-NH3

SGA-700C-NH3

SGA-700D-NH3

图片参考

上市日期

2015款

2018款

2015款

2018款

2015款

2018款

产品属性

超微型氨气气体传感器模组

新超微型氨气气体传感器模组

高精度型氨气气体传感器模组

新高精度氨气气体传感器模组

一体泵吸式氨气气体传感器模组(上下通气)

一体泵吸式氨气气体传感器模组 (左右通气)

特  点

史上最小的智能气体传感器,已标定,即插即用

 在SGA-400A基础下直径加大1mm,高度缩小1mm。电路升级,更精准

史上最高精度、最小体积的智能气体传感器,可识别到1ppb级

在SGA-700A基础下电路升级、尺寸优化、针脚加粗加长。性能更稳定

一体泵吸式设计,连接紧密不漏气。

一体泵吸式设计,连接紧密不漏气。

输出信号

5V:0-5V电压+ TTL

5V:0-5V电压+ TTL

5V:0-5V电压+ TTL 或24V:4-20mA+TTL

5V:0-5V电压+ TTL

5V:0-5V电压+ TTL或24V:4-20mA+TTL

5V:0-5V电压+ TTL

直   径

21.5mm

22.5mm

33.5mm

34.5mm

33.5mm

33.5mm

高   度

31mm

30mm

31mm

30mm

49mm

49mm

针脚数量

7个

5个

7个

5个

7个

5个

针脚长度

3.5mm

5.5mm

3.5mm

5.5mm

3.5mm

5.5mm

针脚直径

1mm

1.5mm

1mm

1.5mm

1mm

1.5mm

表面处理

哑砂

电镀

哑砂

电镀

哑砂

电镀

重   量

20g

25g

30g

35g

45g

45g

全尺寸图

检测气体

氨气

化 学 式

NH3

检测原理

电化学、催化燃烧、红外线、PID、半导体、光学波导(依具体气体而定)

检测量程

0-1、5、10、50、100、500、1000、5000、10000(根据传感器和技术原理而定)

分 辨 率

0.001、0.01、0.1、1、2、5(根据传感器和技术原理而定)

单    位

PPM、%LEL、%VOL、mg/m3、ug/m3

工作温度

-20℃~+50℃(特殊要求请咨询)

工作湿度

≤95%RH无结露

工作压力

86~106Kpa

设计标准

GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》
GB 12358-2006《作业场所环境气体检测报警仪通用技术要求》

《环境空气质量标准》(GB3095-2012)

执行标准

GB3836.1-2010《爆炸性气体环境用电气设备 第一部分:通用要求》

GB3836.2-2010《爆炸性气体环境用电气设备 第二部分:隔爆型“d” 》

Q/SGA 01-2014《深国安电子科技有限公司企业执行标准》

数字信号格式

数据位:8             停止位:1              校验位:无

工作电压

5V±1%

功    耗

电化学:≤50mA        催化燃烧/红外/PID/半导体:≤100mA

精   度

≤±3%

响应时间

≤30S(T90)

重 复 性

≤±2%

线性误差

≤±2%

零点漂移

≤±1%(F.S/年)

外壳材质

铝合金

表面处理

电镀

防爆等级

本质安全型

防护等级

IP55

预热时间

30S

波 特 率

9600

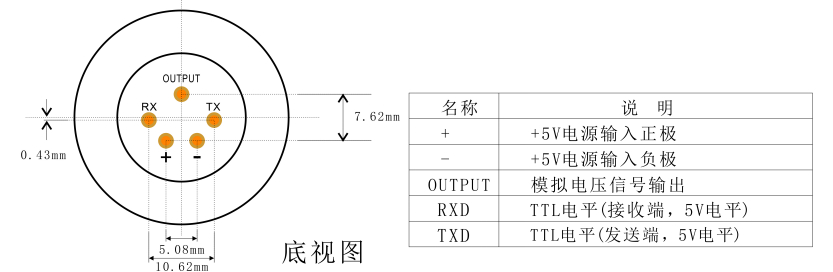

四、 针脚定位图

2015款 7针脚


2018款 5针脚

※另有1000种气体和量程可选,详细请咨询深国安销售人员!
