深国安网格化微型空气站安装操作教程
发布时间：2021-09-11
作者：深国安电子
分享到：
关于网格化微型空气站怎么操作，可能非专业技术人员，许多用户可能不懂怎么安装，因为其微站的部件大大小小组成，下面由深国安给大家分享详细讲讲网格化微型空气站安装操作教程。

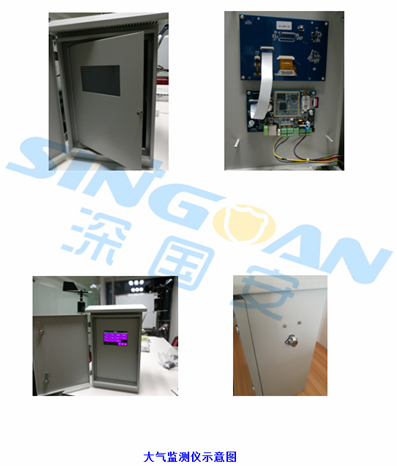

微型空气站设备外观结构图

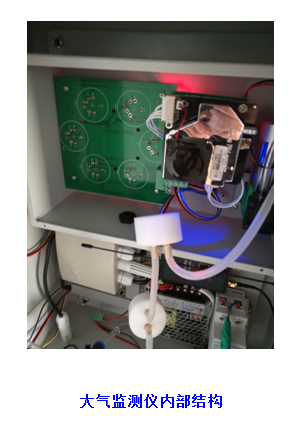

结构示意图

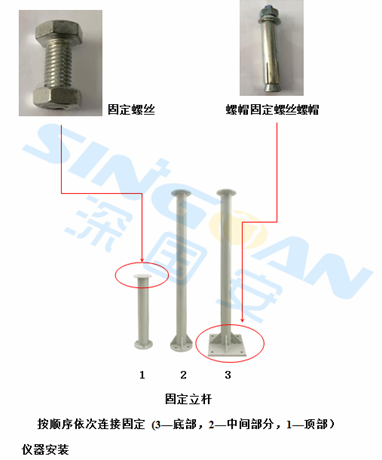

操作步骤一：立杆固定安装示意

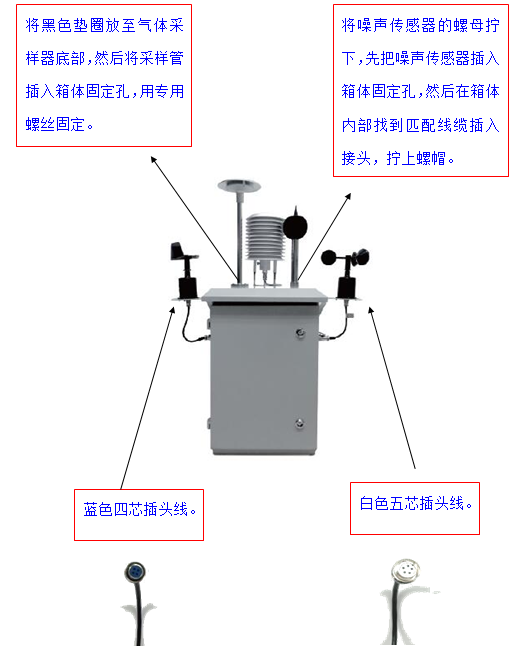

操作步骤二：部件安装完成示意

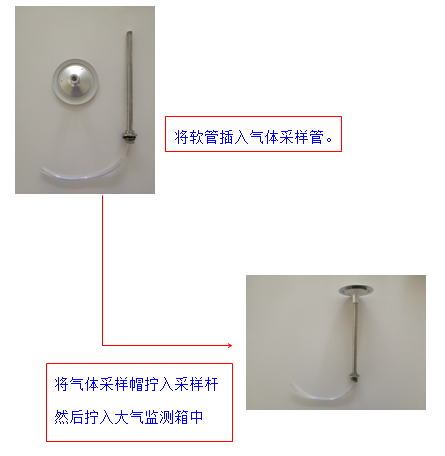

操作步骤三：气体采样头安装

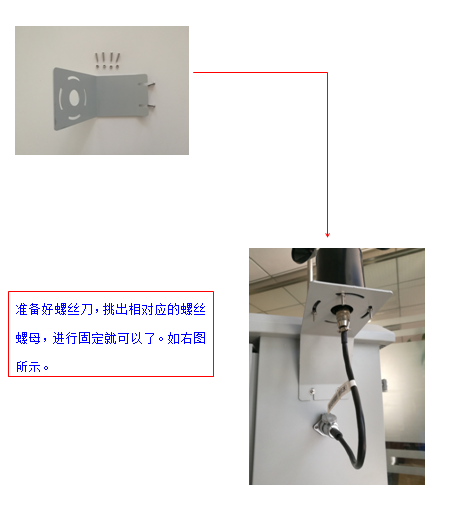

操作步骤四：风速风向的安装

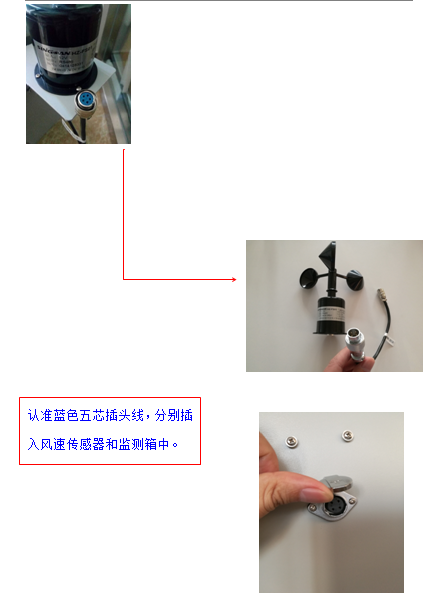

操作步骤五：风速安装
操作步骤六：风速固定

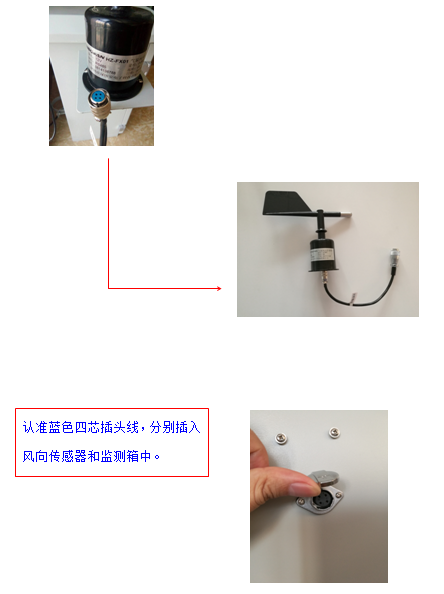

操作步骤七：风向安装

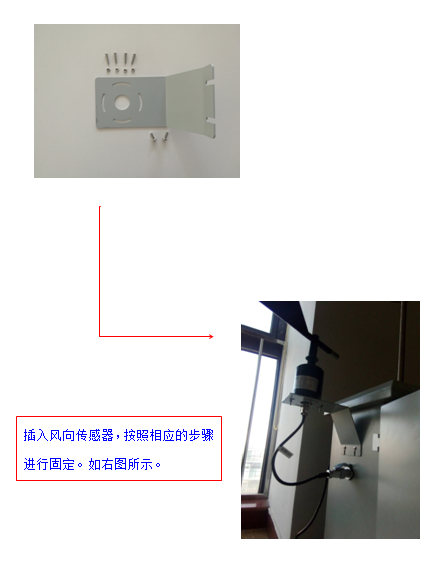

操作步骤八：风向固定

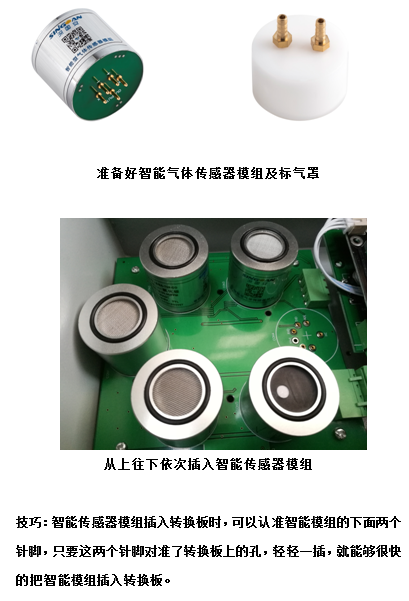

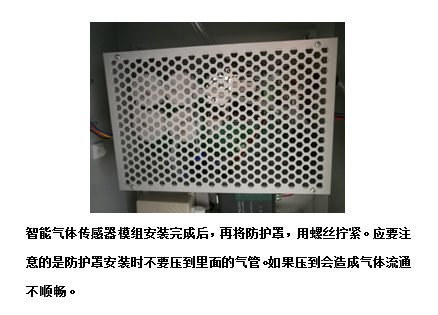

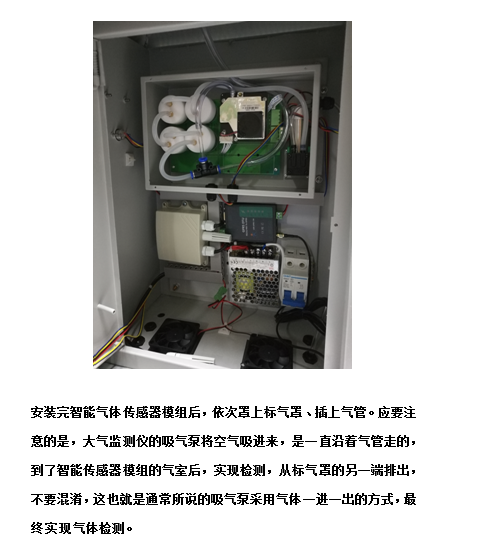

操作步骤九：智能气体传感器模组的安装
操作步骤十：LED显示屏的安装
仪器主控板预留外接LED插件
LED屏上带有插件的三芯线与仪器中主控板预留插件相连接。另一根两芯线接220V电。安装完毕即可通电运行。
安装:将LED屏固定在立杆中部，仪器下部适当位置，LED屏中部上下各配一个支架，用螺丝固定，之后安装抱箍，固定在立杆上。

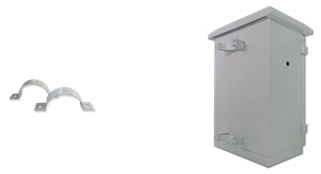

操作步骤十一：固定抱箍
使用配套M8螺丝螺母双垫片，将仪器用抱箍固定在立杆顶部适当位置即可。
