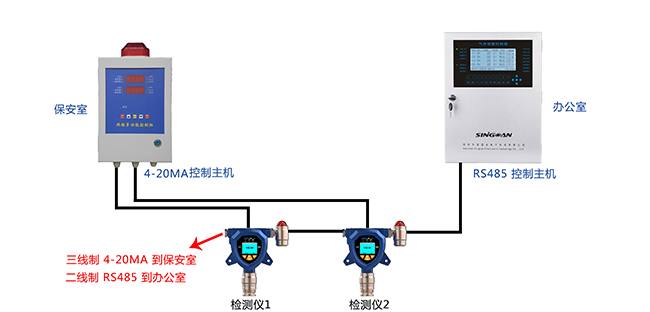

近期，很多用户反映不懂气体检测仪怎么接线，到底是接接485总线还是4-20mA分线，就要对气体泄漏报警器的线路划分了解清楚。气体泄漏报警器分总线和分线，接着下面由深国安给大家讲讲气体检测仪如何连线，以及485总线和4-20mA分线有什么区别等知识。

1.总线制气体检测仪

总线制主机是相对于分线制气体检测仪主机的一种改进版的产品，它是把前端探测器先将开关信号接在地址模块(或叫报警模块、防区扩展模块)总线上，当某个防区的探测设备发现有人非法进入时，探测器发出报警信号，由地址模块(或叫报警模块、防区扩展模块)通过数据总线传送给报警主机，实时的将本防范区域的报警信号、警情类型显示到报警主机键盘上，并触发声光报警，使操作人员能及时、准确地掌握警情，及时调动保安人员进行处理。结构比较复杂，但能容纳的防区数比较多。

2.分线制气体检测仪

分线制主机是前端探测设备开关信号直接接在主机防区上从而触发报警主机报警，而这些开关信号必须通过两条线缆连接气体泄漏报警器主机的防区端口，每个有线气体检测仪都需要将信号线接到分线主机上。他的结构简单，防区数相对较少也就是说，有多少个气体检测仪(防区)就需要多少对线缆。

注意：总线和分线是就控制器与探测器的链接方式不同的是对于连接的电路方式有所不一样，如果每个探测器都需要一根电线才能完成与控制器的通讯，则称此种连接方式为分线连接。如果几个探测器可以共用一根电线完成与控制器的通讯，则称此种连接方式为总线连接。总线一般传输的是数字信号，它的形式很多，如RS485总线;CAN总线等。
